电缆故障点测试仪厂家报价

<安顺>天正华意电气设备有限公司

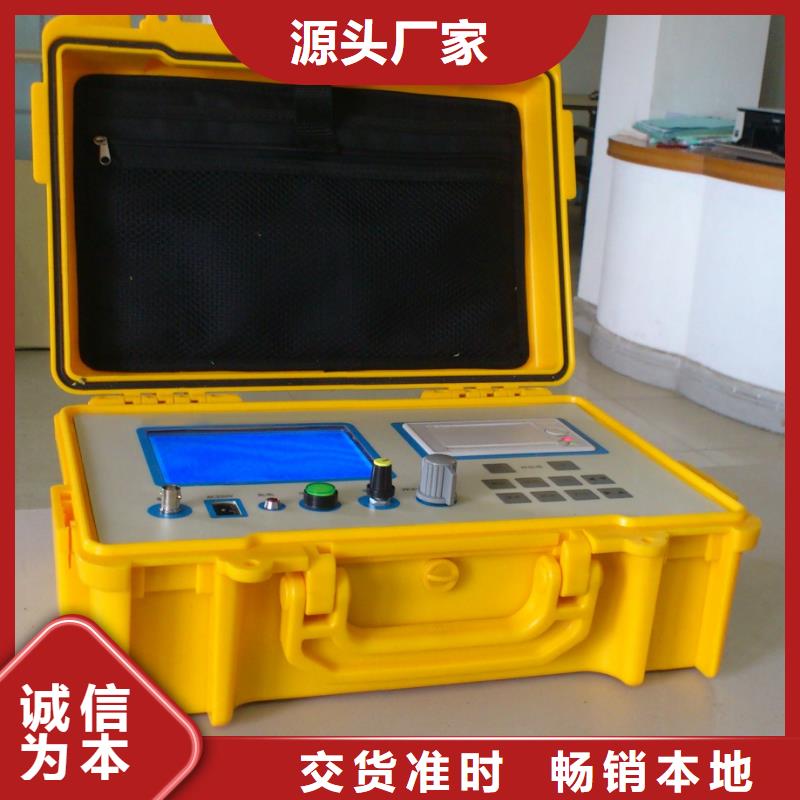

安顺异频线路参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的抗感应电压电路；有效地强干扰的影响，保证仪器设备的，能极其方便、快速、准确地测量输电线路的工频参数。仪器主要具有如下特点：?一体化结构，体积小、重量轻仪器内部高度集成化，把传统测量方法中将近一卡车的设备器材全部集成在一体化主机箱内；是目前国内同等产品当中体积小、重量轻的；为试验提供了一种简单便捷的试验手段。?接入电源简单方便仪器所有测量过程仅仅只需接入市电220V电压即可，解决现有测量方法中现场380V电压接入不方便的麻烦。?的抗感应电压能力仪器内部采用独特的（号：9.X）抗感应电压电路，保证仪器能够承受更高的感应电压，能够在上万伏的高感应电压下正常工作。?变频技术、精准测量抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。?

安顺异频线路参数测试仪低压脉冲法现场测试连线如图四所示：图五 低压脉冲法现场接线示意图用低压脉冲仅能测得输电线路上的开路、低阻短路及线路全长，对于线路上的高阻泄漏故障及闪络性故障却无能为力。必须采用“高压闪络法”，即用外加冲击高压强行将故障点击穿，使故障点产生闪图六 冲击高压法现场测试接线示意图络放电，利用放电瞬间的突变电压信号在故障点与测试点间来回反射的特征波形来判断实际故障距离。4.“高压闪络法”测试高阻故障时，应准备一台能产生100KV或更高的冲击高压的发生器和一个电流信号传感器。先将冲击高压的输出端接到故障相上，将电流信号传感器放在高压发生器与系统地的连线旁。冲击高压法现场测试接线如图六所示。5.在显示屏幕上，采样方法选择“高压闪络法”，然后按采样键。面板工作指示灯转换到“冲闪”，此时表明系统已进入等待测试状态。测试界面如图七所示。现在可升高电压使球隙闪络放电，若故障点在此冲击高压的作用下产生闪络击穿，屏幕上将采集到输电线路上电波来回反射的全过程波形。每当冲击高压放电一次，仪器将采集一次波形。适当调节“输入振幅”电位器和“垂直位移”电位器，也可同时调节屏幕上的“波形扩展”、“波形压缩”键和“波形”键，使波形便于观察分析即可。将个游标移到回波的起始拐点，将第二个标移到第二个回波的起始拐点。此时屏幕上显示的数值即为此输电线路测试点到故障点的距离。6.如认为所测波形及数据有保留价值，按动”保存”键，屏幕中间将弹出“保存”文档资料界面。确认“保存”可将此次所采集的波形数据存入仪器内。

安顺异频线路参数测试仪从以上分析我们不难看出：1、接地线路的零序电流应该是所有线路中值的。2、接地线路的零序电流方向明显不同于其他未接地线路，相位相差180度。这两个结论作为接地选线装置的原理依据，我们称之为“相对原理、双重判据”。单源多线路中性点不接地系统单相接地时电压电流分析图（a）系统图 （b）非故障线路1电流与母线电压相量图 （c）故障线路电流电压相量图根据上图分析，可以得出以下几点结论：（1）在小电流系统中发生单相接地故障时，不存在负序电压分量，只有正序电压和零序电压分量。单相接地短路时出现的故障电流为电容电流。因各序电流在线路上形成的压降很小，可以忽略不计，所以正序网络中阻抗为零，负序网络中阻抗也为零，零序网络中仅有对地电容，即电容电流就是零序电流（2）在中性点不接地的电网中发生单相接地故障时，故障相对地电压为零，非故障相对地电压为电网的线电压，电网出现零序电压，它的大小等于电网正常工作时的相电压，但电网的线电压仍是三相对称的。（3）非故障线路3IO的大小等于本线路的接地电容电流。故障线路3IO的大小等于所有非故障线路3IO之和，也就是所有非故障线路的接地电容电流之和。（4）非故障线路的零序电流超前零序电压为90度；故障线路的零序电流滞后零序电压90度；故障线路的零序电流与非故障线路的零序电流相位相差180度。(5）接地故障处的零序电流大小等于所有线路（包括故障线路和非故障线路）的接地电容电流的总和，它超前零序电压为90度，由于单相接地的稳态故障电流比较小，有可能接近于或低于电流互感器容许电流的下限值，测量误差较大，同时，稳态故障电流在数值上可能与零序电流滤过器的不平衡电流值接近，很难区别。对消弧线圈接地系统，由于感性电流补偿，使故障线路稳态故障电流更小，甚至出现反相，给故障选线增加困难。

安顺异频线路参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的抗感应电压电路；有效地强干扰的影响，保证仪器设备的，能极其方便、快速、准确地测量输电线路的工频参数。仪器主要具有如下特点：?一体化结构，体积小、重量轻仪器内部高度集成化，把传统测量方法中将近一卡车的设备器材全部集成在一体化主机箱内；是目前国内同等产品当中体积小、重量轻的；为试验提供了一种简单便捷的试验手段。?接入电源简单方便仪器所有测量过程仅仅只需接入市电220V电压即可，解决现有测量方法中现场380V电压接入不方便的麻烦。?的抗感应电压能力仪器内部采用独特的（号：9.X）抗感应电压电路，保证仪器能够承受更高的感应电压，能够在上万伏的高感应电压下正常工作。?变频技术、精准测量抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。?

安顺异频线路参数测试仪各母线的启动电压值出厂设置为30V。启动电流值出厂设置为10A。菜单如图5.16所示：图5.16按“↑”键或“↓”键选择启动电压或启动电流，用“←”键或“→”键选择要修改的母线号，按“确认”键进入修改状态。此时按方向键修改数值，每按一次数值变化一次，“↑”增1；“↓”减1；“←” 增10；“→”减10。调到所需数值后按“确认”键保存，自动跳到下一项，若不保存，则可按“取消”退出。c)“电压等级”：设值每段母线所属系统的电压等级，电压等级共4个。分为0，1，2，3。 各母线的电压等级出厂设置为0。菜单如图5.17所示：图5.17按“↑”键或“↓”键选择母线，用“←”键或“→”键修改电压等级，按“确认”键保存。d)“接地方式”： 设置每段母线的接地方式，接地方式有两种选择：不接地、消弧接地；其中“不接地”项默认包括不接地和高阻接地两种接地方式。母线的接地方式出厂设置全部为不接地。 按“↑”键或“↓”键选择母线，用“←”键或“→”键修改接地方式，按“确认”键保存。e)“母线线路”：设置每段线路所属母线（如图5.17）；代号：表示的是装置出线的线路序号，如图5.17中的“01＃线路”，它对应装置后面端子的第1号出线CT1。母线号：指装置出线所属哪段母线，母线号1、2、3、4对应装置后面的PT1-PT4段母线。母线代号设置为“5”时，表示该出线不属任何母线，即无出线。图5.18按“↑”键或“↓”键选择线路，按“确认”键进入修改状态。用“←”键或“→”键选择线路所对应的的母线号，修改完毕后按“确认”键保存，并自动退出修改状态。按“取消”退出。f)“线路名称”：可根据需要定义每条线路的名称以方便查询，名称长度多可设为4字符，每位可用0~9的数字或A~Z的字母来表示。代号为4段母线和出线顺序号。如图5.19所示：图5.19按“↑”键或“↓”键选择修改项，按“确认”键进入修改状态。用“←”键或“→”键选定需要修改的字母或数字，按“↑”键或“↓”键进行修改，修改完毕后按“确认”键保存，自动跳到下一位。第四位修改完毕后自动跳出修改状态。按“取消”退出。修改名称为按位修改，每设定一位均要按确定保存，否则修改无效。g) “CT变比”：设置每一条线路的CT变比数值；实际变比值为设置值比

安顺异频线路参数测试仪同时，也证明了电桥法因无法克服线路上的工频感应电压的干扰而不可能在输电线路上予以应用。以下实测时数据和波形的的具体分析：2006年9月29日1、线路全长A相与地全长B相与地全长A相与B相全长2、线路断线/断路故障（1组）A相断线B相短路A相B断线B相断线（2组）B相短路A相断线（3组）测其中一项对地（A相B相短接）A相对地短路B相对地短路（4组）A相对草B对草地（5组）B相对地接800欧电阻B相接树A相1、A相2到树A相对地闪络性故障2007年11月9日～10日在福建电力试验研究院模拟故障试验波形集11月9日在兰高线上的测试波形：（线路全长16894m，在第107﹟杆塔处进行断线、短路模拟试验项目）①15:04 B相断线（开路）测得开路全长距离为16894m。（游标卡在发射脉冲和回波脉冲前沿拐点上的有效读数范围16877～16925m，即是说在这个读数范围内都可视同为正确的，有148m读数误差范围）②15:08 A相对铁塔（地）短路 测得短路全长为16894m。有效读数范围16877～16925m。③15:33 B相对地短路 测得短路全长为16894m。有效读数范围16877～16925m。在99﹟杆塔处进行断线、短路模拟试验④16:42 B相对地短路 测得短路距离为15527m。有效读数范围15470～15550m。有80m读数误差范围。

安顺异频线路参数测试仪低压脉冲法现场测试连线如图四所示：图五 低压脉冲法现场接线示意图用低压脉冲仅能测得输电线路上的开路、低阻短路及线路全长，对于线路上的高阻泄漏故障及闪络性故障却无能为力。必须采用“高压闪络法”，即用外加冲击高压强行将故障点击穿，使故障点产生闪图六 冲击高压法现场测试接线示意图络放电，利用放电瞬间的突变电压信号在故障点与测试点间来回反射的特征波形来判断实际故障距离。4.“高压闪络法”测试高阻故障时，应准备一台能产生100KV或更高的冲击高压的发生器和一个电流信号传感器。先将冲击高压的输出端接到故障相上，将电流信号传感器放在高压发生器与系统地的连线旁。冲击高压法现场测试接线如图六所示。5.在显示屏幕上，采样方法选择“高压闪络法”，然后按采样键。面板工作指示灯转换到“冲闪”，此时表明系统已进入等待测试状态。测试界面如图七所示。现在可升高电压使球隙闪络放电，若故障点在此冲击高压的作用下产生闪络击穿，屏幕上将采集到输电线路上电波来回反射的全过程波形。每当冲击高压放电一次，仪器将采集一次波形。适当调节“输入振幅”电位器和“垂直位移”电位器，也可同时调节屏幕上的“波形扩展”、“波形压缩”键和“波形”键，使波形便于观察分析即可。将个游标移到回波的起始拐点，将第二个标移到第二个回波的起始拐点。此时屏幕上显示的数值即为此输电线路测试点到故障点的距离。6.如认为所测波形及数据有保留价值，按动”保存”键，屏幕中间将弹出“保存”文档资料界面。确认“保存”可将此次所采集的波形数据存入仪器内。
